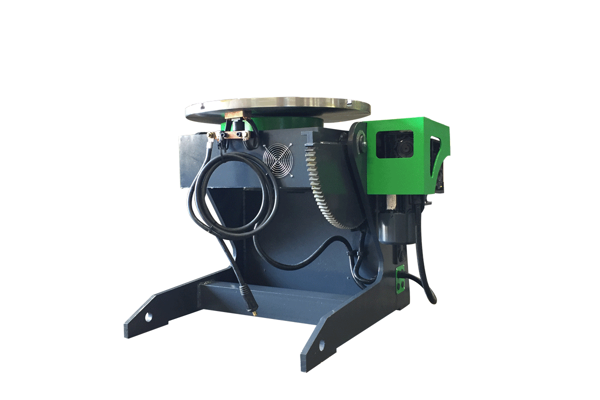

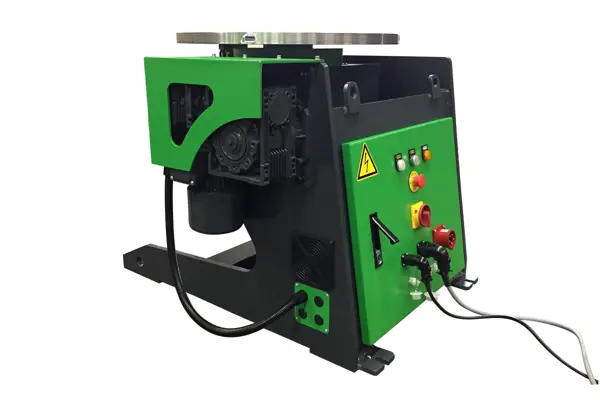

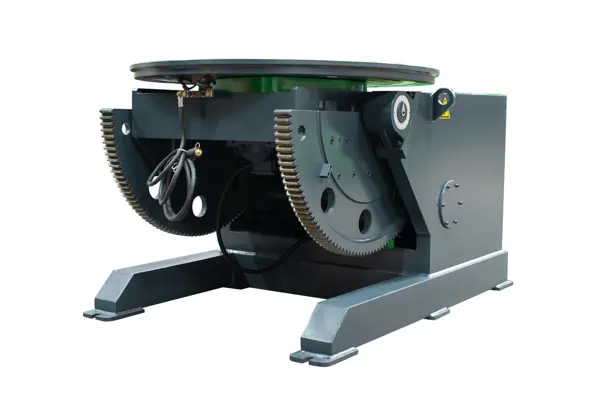

Pozitioner de sudura D-HB

Poziționerele seriei DHB sunt foarte stabile datorită constructiei robuste. Ele garantează poziționarea precisă a piesei de prelucrat si se pretează pentru lucrări de sudare circulară. Viteza de rotație este reglabilă liniar (fără trepte de viteză fixe).

Poziționați piesa de prelucrat in poziția ideală sau rotiți-o la viteza dorită. Calitatea lucrărilor de sudură se va imbunătăți semnificativ și veți economisi timp, această masă rotativă facand posibilă pozitionarea optimă pe tot parcursul procesului de prelucrare.

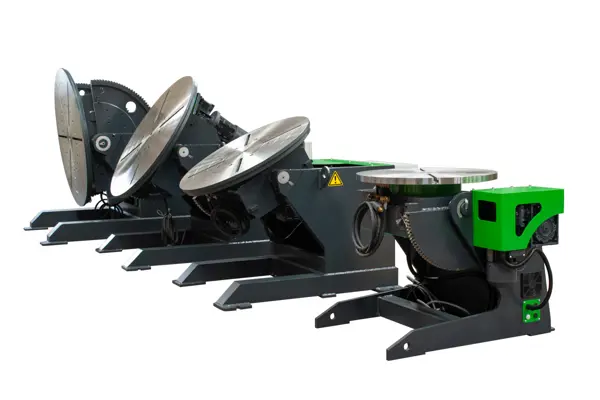

Poziționerele din seria DHB sunt disponibile pentru sarcini utile de 300 kg, 600 kg, 1000 kg, 2000 kg, 3000 kg, 4000 kg, 5000 kg, 6000 kg, 8000 kg și 10000 kg.

Tabel specificații tehnice


Model	HB-3	HB-6	HB-10	HB-20	HB-30	HB-40	HB-50	HB-60	HB-80	HB-100
Capacitate (kg)	300	600	1000	2000	3000	4000	5000	6000	8000	10000
Diametru platou (mm)	560	700	900	1100	1300	1300	1500	1600	1800	2000
Turația (rpm)	0,25-4	0,1-2	0,12-1,2	0,1-1	0,05-0,5	0,05-0,5	0,05-0,5	0,05-5-0,5	0,02-0,2	0,02-0,2
Unghi înclinare max. (°)	0-135	0-135	0-135	0-135	0-130	0-130	0-130	0-130	0-130	0-130
Distanța max. centru de greutate (mm)	Manuală	250	300	300	300	300	300	300	400	400
Excentricitate max. (mm)	120	150	200	200	200	150	200	200	200	200
Cuplu max. platou rotativ (Nm)	360	900	2000	4000	6000	6000	10000	12000	16000	20000
Cuplu max. înclinare (Nm)	Manuală	1500	3000	6000	9000	12000	15000	18000	32000	40000
Putere motor rotație (kW)	0,4 (servo)	0,37	0,75	1,1	1,1	1,1	1,5	1,5	1,1	1,5
Putere motor înclinare (kW)	Manuală	0,37	0,55	0,75	1,1	1,5	1,5	2,2	2,2	2,2
Curent sudare max. (A)	500	500	500	500	700	700	700	700	1000	1000
Tensiune alimentare	230V	400V	400V	400V	400V	400V	400V	400V	400V	400V
Pedală dublă (start-stop/stanga dreapta)	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă
Telecomandă cu fir	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă	Inclusă
