Translator lateral furci stivuitor (sideshift) - FEM 3, 1070 mm, 3,5 t

Translator lateral furci stivuitor (Sideshift) FEM 3 – 1070 mm, 3500 kg

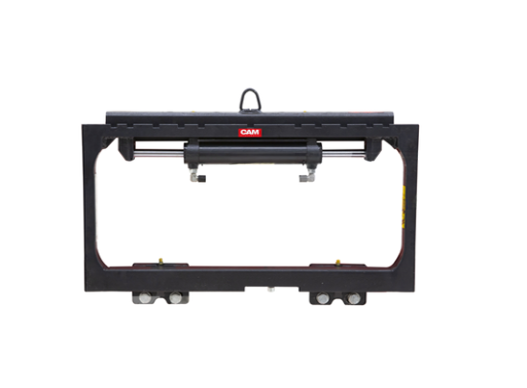

Translatorul lateral pentru furci de stivuitor (Sideshift) SHP335.107P.CD1 este un echipament hidraulic conceput pentru deplasarea laterală a furcilor, fără necesitatea repoziționării întregului stivuitor. Acesta permite ajustarea precisă a poziției încărcăturii, contribuind la creșterea eficienței și siguranței operațiunilor de manipulare a mărfurilor.

Cu o capacitate nominală de 3500 kg la un centru de încărcare de 500 mm, translatorul lateral este destinat stivuitoarelor echipate cu sistem de prindere ISO/FEM clasa 3, conform standardului ISO 2328.

Sistemul de deplasare laterală utilizează plăci glisante, oferind o construcție compactă și robustă, adaptată utilizării intensive în depozite, centre logistice, hale industriale și unități de producție.

Deplasare laterală precisă, fără manevrarea stivuitorului

Translatorul lateral permite deplasarea furcilor cu 100 mm spre stânga și 100 mm spre dreapta, asigurând o cursă totală de 200 mm.

Această funcție este deosebit de utilă pentru alinierea furcilor cu paleții, poziționarea mărfurilor pe rafturi și încărcarea sau descărcarea camioanelor în spații înguste.

Prin eliminarea manevrelor suplimentare de repoziționare a stivuitorului, sistemul Sideshift contribuie la:

• Reducerea timpului necesar manipulării paleților.

• Poziționarea mai precisă a încărcăturilor.

• Diminuarea numărului de manevre ale stivuitorului.

• Reducerea riscului de deteriorare a paleților și mărfurilor.

• Creșterea productivității în operațiunile de depozitare și logistică.

Construcție robustă și montaj FEM 3

Translatorul lateral are o lățime a cadrului fix de 1070 mm și este destinat montării pe cărucioare de furci cu o lățime minimă de 980 mm.

Sistemul de prindere ISO/FEM 3 permite integrarea pe stivuitoare compatibile cu această clasă de montaj.

Cu o sarcină pierdută de numai 68 mm, echipamentul oferă o construcție compactă, limitând deplasarea înainte a încărcăturii față de configurația standard.

Cadrul este prevăzut cu găuri pentru montarea unui spătar de sarcină, oferind posibilitatea utilizării acestui accesoriu atunci când aplicația o necesită.

Acționare hidraulică eficientă

Translatorul lateral funcționează prin intermediul unei singure funcții hidraulice auxiliare a stivuitorului.

Presiunea de lucru recomandată este de 160 bar, iar debitul de ulei recomandat este de 12 l/min, pentru o funcționare corespunzătoare a mecanismului de deplasare laterală.

Sistemul acceptă o presiune de lucru cuprinsă între 130 și 220 bar și un debit de ulei între 6 și 18 l/min, conform specificațiilor tehnice.

Avantaje principale

• Capacitate de încărcare de 3500 kg la 500 mm, pentru manipularea sarcinilor industriale.

• Clasă de montaj FEM 3, conform standardului ISO 2328.

• Lățime cadru de 1070 mm, pentru cărucioare de furci compatibile.

• Deplasare laterală de ±100 mm, cu o cursă totală de 200 mm.

• Sistem cu plăci glisante, pentru ghidarea mecanismului de deplasare laterală.

• Sarcină pierdută de 68 mm, pentru integrarea compactă pe stivuitor.

• O singură funcție hidraulică, pentru acționarea deplasării laterale.

• Presiune recomandată de 160 bar, cu debit recomandat de 12 l/min.

• Pregătit pentru montarea spătarului de sarcină, datorită găurilor de fixare existente.

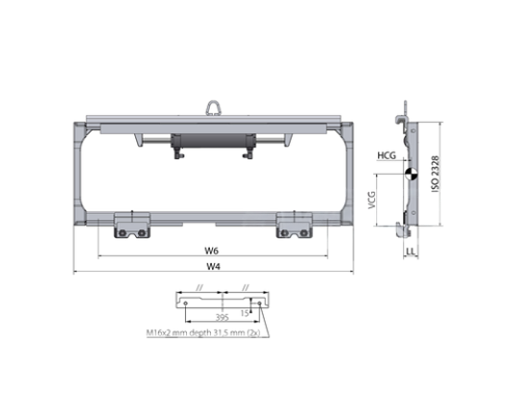

Specificații tehnice

Domenii de utilizare

Translatorul lateral FEM 3 este recomandat pentru stivuitoarele utilizate în:

• Depozite și centre logistice: poziționarea rapidă și precisă a paleților pe rafturi.

• Încărcarea și descărcarea camioanelor: corectarea poziției furcilor fără deplasarea stivuitorului.

• Industrie și producție: manipularea materialelor și alimentarea liniilor de fabricație.

• Spații de lucru înguste: reducerea manevrelor necesare alinierii furcilor cu încărcătura.

Recomandări pentru montaj și compatibilitate

Înainte de montarea translatorului lateral, trebuie verificată compatibilitatea clasei ISO/FEM, lățimea căruciorului de furci și disponibilitatea funcției hidraulice auxiliare necesare.

De asemenea, trebuie verificată presiunea și debitul circuitului hidraulic, precum și compatibilitatea cu furcile și spătarul de sarcină existente.

Important: Montarea unui translator lateral modifică poziția centrului de greutate al încărcăturii și poate reduce capacitatea reziduală de ridicare a stivuitorului. Capacitatea efectivă a ansamblului stivuitor–translator–furci trebuie verificată conform indicațiilor producătorului, înainte de punerea în exploatare.
